3+2芯和4+1芯电缆，你了解多少？

3+2芯和4+1芯电缆，你了解多少？

3+2芯电缆：?3+2芯电缆包含三根相线（L1、L2、L3）和一根零线（N）以及一根地线（PE）。相线的直径相同，用于传输电能，而零线和地线则分别用于电路的零电位连接和接地保护。这种电缆在保证电能高效传输的同时，也提供了必要的安全保障。

3+2芯电缆

4+1芯电缆?：这种电缆由四根相线（L1、L2、L3）和一根零线组成，相线和零线的直径相同。此外，还有一根单独的地线（PE）。这种配置在传输电能的同时，提供了更为可靠的接地保护，增强了安全性。

4+1芯电缆

总的来说，3+2芯和4+1芯电缆在内部线芯的配置上有所不同，3+2芯更适合需要高效电能传输的场景，而4+1芯则提供了更高的安全性和保护性，适用于对安全性要求更高的应用场景。

3+2芯和4+1芯电缆区别：

电缆有单芯和多芯之分，3+2芯和4+1芯，看着都是5芯，那么这两者到底有没有区别呢?

以YJV电力电缆为例

3+2电缆的3表示三根相线(L1，L2，L3相线)，3根相线的直径一样大，2表示零线和地线，其中一条线用于接零线(N中性线，这条线直径相对L1，L2，L3小)、另一条线用于接地线(PE接地保护线，这条直径相对L1，L2，L3也小)。

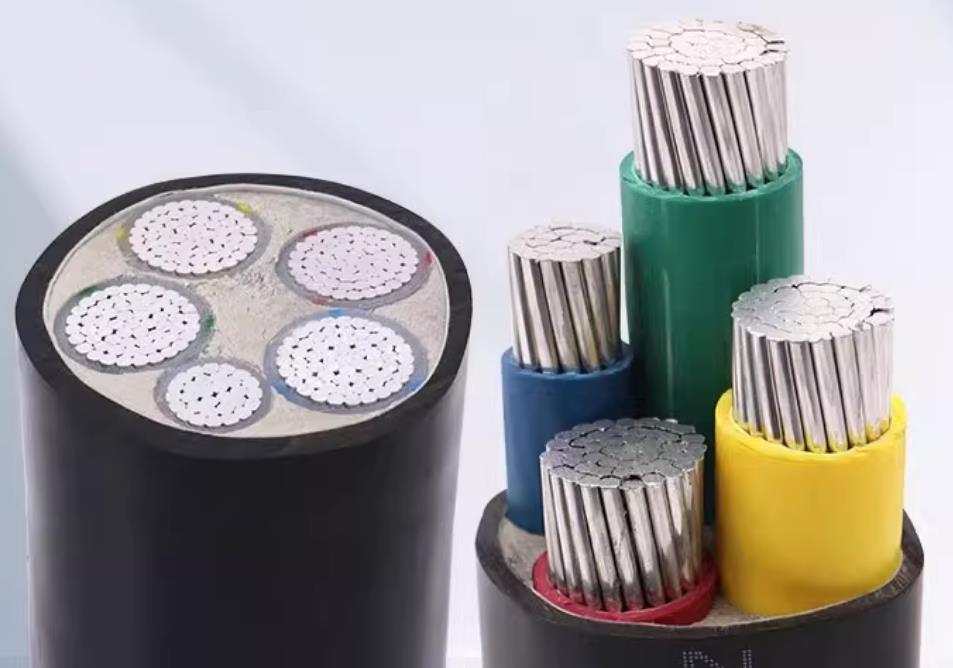

4+1电缆的4表示3根相线和1根零线的直径一样大，1表示PE接地线单独是一个直径。4+1就是，4条粗线，其中三条线用于接火线(L1相线)，一条线用于接零线(N中性线)，1条细线用于接接地线(PE接地保护线)。

在电线电缆的标识中，我们常会看到3+2和4+1这样的数字组合。这其实是在告诉我们电缆内部的芯数配置。以3+2为例，它表示一根电缆内有五根线，其中三根是相线，直径较大，它们相互绝缘，用于传输电能；而剩下的两根，一根是零线，用于与电源的中性点连接，另一根则是PE线，即接地保护线，用于保障安全。

在电线电缆的标识中，我们常会看到3+2和4+1这样的数字组合。这其实是在告诉我们电缆内部的芯数配置。以3+2为例，它表示一根电缆内有五根线，其中三根是相线，直径较大，它们相互绝缘，用于传输电能；而剩下的两根，一根是零线，用于与电源的中性点连接，另一根则是PE线，即接地保护线，用于保障安全。

什么情况下用3+2电缆，什么情况用4+1电缆？

3+2电缆：

①一般民用建筑中对于严格意义的三相平衡负荷，如三相电动机负荷可采用3+2电缆及在三相负荷均等的情况下（即：N线不会出现大电流）为了减少投资建议优先选用3+2电缆型的电缆。

②考虑三次谐波对中性线电流的影响。如果中性线截面选小，不适合4P的断路器，但3P+1的断路器又无法负责N线的过载保护。

4+1电缆：

①在三相负荷均等的情况下（即：N线不会出现大电流）为了减少投资建议优先选用3+2电缆型的电缆，也就是说选择4+1型电缆肯定是没错的。

②在三相负荷严重不均等的情况下（即：N线会出现大电流，但一般情况N线的电流不会超过相线的电流）就必须将N线的线径上升到和相线等径的状态，这样也就只能选择4+1型电缆。

③还有一种特殊情况就是线路上有大量的奇次谐波，它会导致N线出现大电流，这种情况N线的线径也有可能会大于相线的线径。

④其余照明、插座，可能出现三相不平衡的都用4+1
